品牌 | 同德 |
---|
光缆普查仪型号:TG-AFCID
是一种利用声学原理来准确查找识别深埋于管道(人井)、隧道和电杆架空等环境中目标光缆的设备。是专门为电信工程师或技术人员量身定做的用于准确识别光缆的精密仪器设备。该款设备于人井、隧道、管道等环境下光缆定位,具有界面友好、简单实用、无毒无害、不损伤光缆等优点。
用途
光缆查找是线路工程施工、安装和维护前期准备工作中的关键组成部分,因此光缆普查仪广泛应用于割接、拼接、资源清查等应用领域。使用时,使用人员只需要轻轻敲击光缆,即可轻松找出目标所在,仪表内置系统可将敲击信息转换为音频和视频信号,换言之,我们可以听到或看到目标光缆所在。
本仪器*取代以往切割、弯折、冷冻等方法,是全新的不损伤光缆的技术,其强大的应用功能,大大减少了光缆传输网络工程的时间和管理成本,大提高工作效率。
产品特性
现场应用性强,基于广大电信用户和工程商的实际需要。
远程侦听光缆的机械扰动。
在噪声环境下通过音频或图像定位光缆。
优化动态范围,于不同长度的线路测试。
zui高可达100KM的长距离光缆测试。
创新的测试方法,无需远端环回(C型)
产品型号
型号测试距离主要特点
TG-AFCID -A100KM需要远端环回,双端口
TG-AFCID -C50KM无需远端环回,单端口
技术指标
光学指标
波长:1550nm或者1310nm
光源zui大输出功率:-4dBm
zui大光缆损耗(环路):50dB
信噪比:30dB光学连接器:APC
信号处理模式:灵敏度、低噪声。
输出模式
波形图像:扰动干涉波形
音频告警:光缆扰动时的音频告警。
电气\物理\环境指标
交流电源输入:100-240V AC,50-60Hz
功率:不大于5W
体积(h×w×l):95×180×240mm
重量: 0.9 Kg(含电池)
显示模式:640*480点整,5英寸LED背光TFT显示器
工作温度:-10℃~45℃
储存温度:-20℃~60℃
产品名称:矿用多参数气体测定器 矿用四合一气体报警仪 产品型号:CD4 |

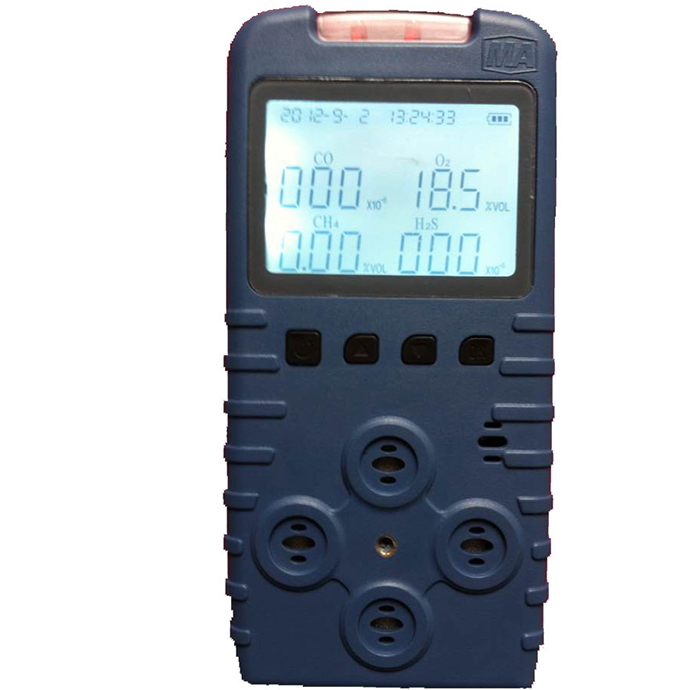

矿用多参数气体测定器 矿用四合一气体报警仪型号:CD4
简 介:
主要用于保护人员生命安全,检测暴露在端环境中甲烷、氧气、一氧化碳和硫化氢数据,甲烷部分采用催化燃烧传感器(俗称黑白件),氧气、一氧化碳和硫化氢部分采用进口电化学传感器,反应灵敏,准确可靠。 仪器采用坚固的工程塑料外壳和良好的保护设计,能使用在诸如具有瓦斯粉尘的爆炸性环境中。仪器小巧轻便。高亮度大屏幕LCD液晶屏在黑暗的井下依然清晰可见,可读出气体浓度、时间、电量等数据。 当甲烷、一氧化碳和硫化氢浓度限或者缺氧时,能自动发出声、光报警提醒用户。
本仪器性能可靠、结构合理、使用简便,适于有瓦斯爆炸和煤与瓦斯突出危险的场合。适宜在矿山救护、煤矿采掘工作面、回风巷道等使用。
仪器防爆形式:矿用本安安全兼隔爆型,仪器防爆标志为ExdibI Mb。
在具有甲烷爆炸性危险的煤矿井下:
a)温 度:0℃~40℃;
b)相对湿度:≤98%;
c)大气压力:80kPa~116kPa;
d)风 速:≤8m/s;
e)贮存温度为-40℃~+60℃;
f)在具有爆炸性气体混合物的危险场所
产品特点:
★ 同时测量甲烷、氧气、一氧化碳和硫化氢的瞬时值
★ 传感器头朝外,避免煤尘积累造成传感器失效
★ 高亮度LCD液晶显示
★ 内含高智能单片计算机
★ 智能型传感器故障报警
★ 声、光、等多种报警的方式
★ 高防护等级以保证于恶劣环境
★ 充电连续工作时间大于10小时
★ 具有传感器自动保护功能
★ 具有时间显示与设定功能
★ 具有电池电压指示功能
★ 体积小、重量轻、易于携带
★ 高亮度LED大屏幕适合煤矿黑暗条件
★ 4个操作按键,符合煤矿使用特点
★ 红色LED 灯闪烁、95dB 蜂鸣器
★ 高强度ABS工程塑料,抗跌落1.8米
★ 人体工学设计,手感更好
★ 通过MA、防爆等认证,具有化的品质
主要技术参数:
测试气体 | 甲烷(CH4) 氧气(O2) 一氧化碳(CO) 硫化氢(H2S) |
测试范围 | CH4 :(0.00~4.00)%CH4 O2:(0~25.0)%O2 CO: (0~1000)×10-6 CO H2S:(0~100)×10-6H2S |
基本误差 | CH4: 0.00~1.00%: ±0.10%CH4 1.00~3.00%: ±10%真值 3.00~4.00%: ±0.30%CH4 O2: 0.0~5.0%: ±0.5%O2 5.0~25.0%: ±3%FS CO: (0~20)×10-6CO ±2% (>20~100)×10-6CO ±4% (>100~500)×10-6CO 测量值的±5% (>500~1000)×10-6CO 测量值的±6% H2S: (0~49)×10-6 H2S ±3×10-6 H2S >(50~100) ×10-6 H2S 真值的±10% |
报警点设定范围 | CH4:(0.50~2.50)%CH4 出厂报警点设定值为1.00%CH4 O2: 全量程可设置 出厂报警点设定值为18.0%O2 CO: 全量程可设置 出厂报警点设定值为24×10-6CO H2S: 全量程可设置 出厂报警点设定值为10×10-6 H2S |
报警误差 | CH4:±0.05%CH4 O2:±0.3%O2 CO: ±1×10-6 CO H2S:±3×10-6H2S |
报警声级强度 | > 75dB(A)(距蜂鸣器1米远处) |
报警光能见度 | > 20m(黑暗中) |
响应时间 | CH4:不大于20s O2:不大于35s CO:不大于45s H2S:不大于45s (流量200mL/min) |
防护等级 | IP54 |
传感器使用寿命 | CH4:>1年 O2:>2年 CO:>2年 H2S:>2年 |
仪器连续工作时间 | ≥10h |
外形尺寸 | 125mm×60mm×34mm |
重量 | 350g |
电池规格 | 仪器的本安电源:锰酸锂电池1节, 型号:PL183650 -2000mAh, zui高开路电压Uo: 4.2Vzui大输出电流Io:1.2A 额定工作电压Ue:3.7V 电池再串联两块保护板并用环氧树脂灌封构成本安电池组件。 |
zui大工作电流 | <250mA |
