玻璃板液位计TC-UB.HG-5

玻璃板液位计TC-UB.HG-5
▲ 主要技术参数
介质温度：≤250℃
U B型：   ≤4.0MPa
HG-5型：≤6.3MPa
针型阀内钢球自封压力：≥0.3MPa
伴热蒸汽压力：M12×1（内）
连接方式： UB型：ZG3/4〞（外）
                      HG-5型: DN20法兰
                                     凸面: HG20595-97、JB/T82.2-94
                                     平面：HG20593-97、JB/T81-94
结构尺寸（mm）
公称长度L500800110014001700

玻璃板液位计TC-UB.HG-5
透光长度L126056086011601460
重量KGT1325374961
R1017232934

 ▲ UB型结构类型

型号 类型 场合
UB-1透光式 无色透明液体
-2透光夹套式 粘度较大液体
-3反射式 有色泽液体
-4反射夹套式 粘度较大液体
-5防霜式 低温液体
-6照明式 在透光式上装有照明灯

 ▲ HG-5型型号标记
            HG-5 --□           □ PN（　）----  □ Z，L（　）
                           ∟A,B    ∟ T.R.F          ∟Ⅰ.Ⅱ
                    　　
                                玻璃板液位计 型号:TC-UB.HG-5

        代号 TRZⅠ Ⅱ
    意义 透光式 反射式 夹套式 碳钢 不锈钢
代号 ABPN（MPa） L（mm）
意义 平面法兰 凸面法兰 公称压力 公称长度

   注：不带夹套时，代号“Z”不填写

玻璃板液位计 型号:TC-UB.HG-5
 ▲ 订货须知
       1  请按型号标记注明各项参数
       2  注明介质名称、压力及温度
       3  法兰规格及标准

▲用途	产品名称：高温玻璃板液位计 玻璃板液位计 产品型号：TC-UB-W

高温玻璃板液位计 玻璃板液位计 型号：TC-UB-W
　　TC-UB-W型高温玻璃板液位计，主要用于石油、化
工、制药等工业中各种高温液体液位的指示。
▲结构原理
　　液位计采用耐高温玻璃板，主体及全部零件选用
优质 耐高温材料制成，通过法兰与容器构成连通
器，直接观察液位高度。
▲主要技术参数
公称长度L500 800 1100 1400 1700
重量
kgT1325394961
R1017243138

△介质温度：≦450℃

高温玻璃板液位计 玻璃板液位计 型号：TC-UB-W
△工作压力：≦4.0MPa
△针形阀内钢球自封压力：≧0.3MPa
△连接方式：法兰：DN20 凸面：JB/T82.2-94、HG20595-97
▲使用须知
液位计的工作温度与工作压力之间成反比。因此，zui高工作温度与zui大工
作压力不能同时使用，二者关系如“温度-压力曲线”所示
▲订货须知
△请按型号标记注明各项参数
△注明介质名称及温度
△法兰规格及标准

、高温玻璃板液位计 玻璃板液位计 型号：TC-UB-W
△材质特殊标准
▲型号标记
UB -- W -- □ □PN( ),L( )
∟T.R ∟I.II.III

代号TRIⅡⅢPNL
意义透光式反射式碳钢不锈钢特种钢MPamm

产品名称：智能型新拌混凝土综合性能测试仪/新拌混凝土检测仪 产品型号：TD-FCT102

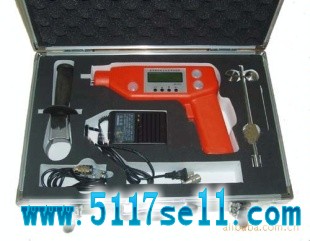

智能型新拌混凝土综合性能测试仪 型号：TD-FCT102



产品性能

 （用户可根据试验自己输入地方曲线使用方便快捷数据准确）

智能型新拌混凝土综合性能测试仪 用    途：能迅速测出新拌混凝土的坍落度及温度并估测水灰比及28天抗压强度产品实用于公路.铁路建筑 搅拌站等。仪器的操作十分简便不需要特殊技巧，仪器标定后每次测试只需约分钟，现场可直接查看结果，用户可以直接使用内部集成的关系曲线对现场新拌混凝土进行检测；同时由于各地混凝土实际情况存在各种差异，仪器内部集成的关系曲线可能与现场存在各种各样的误差，用户可以根据现场实际测量情况对仪器进行自定义标定修正，在现场实际使用过程中，使用用户自己现场标定的曲线进行混凝土质量检测。


智能型新拌混凝土综合性能测试仪 本身还配备了软件, 可以得出混凝土质量报告 这份质量控制报告能给现场工程师以足够的信心在浇筑前决定是否采用这批混凝土. 也可以通过USB接口将数据传输到PC机上, 以便进行分析或得出质量控制报告，

智能型新拌混凝土综合性能测试仪 性能指标：
充电电池使用次数:500~1000次测试
28天强度范围：10~90Mpa       误差：±7%
坍落度：   30 ~ 260 mm       误差：±7%
水灰比：   0.20 ~ 0.60       误差：±5%
温度：     -40°C ~ +100°C  误差：±2%
测试时间： 小于10S
数据存储： 大于2000组数据
接口：USB内置电源：        NiHM  6V/1.3Ah
6v充电器：      一个，重量500g
 固定手把：      一个
探测头：        一个
传输电缆：      一个
数据处理软件：  一套

产品名称：经济型数显固体密度计 产品型号：MH-300A

经济型数显固体密度计 型号：MH-300A

运用范围：橡胶、塑胶、电线电缆、电工电器、体育器材、轮胎、玻璃制品、硬质合金、粉末冶金、磁性材料、密封件、陶瓷、海绵、EVA材料、发泡体材料、合金材料、摩擦材料、新材料研、电池材料、研究实验室。
原理：依据：ASTM D792、 ASTM D297、 GB/T1033、GB/T2951、 GB/T3850、 GB/T533、 HG4-1468、 JIS K6268、 ISO 2781、ISO 1183、ISO2781、ASTMD297-93、DIN 53479、D618,D891、ASTM D792-00、JISK6530, ASTM D792-00、JISK6530…等标准规范。

经济型数显固体密度计 型号：MH-300A
技术参数：
型号MH-300A
测量范围0.01g-300g
密度精度0.001g/cm3
密度测量范围0.001-99.999g/cm3
测试时间约5秒
显示值密度、体积
温度补偿溶液温度可设定至0~100℃/自动补偿
溶液补偿溶液可设定至19.999

经济型数显固体密度计 型号：MH-300A
特点：
1.直读任何形状密度>1或是<1的固体块状、颗粒、浮体的密度和体积.
2.具有温度补偿设定、溶液补偿设定功能,更人性化的操作、更符合现场作业需求
3.密度测量台一体注塑成型,安装方便快速,使用时间更长.
4.采用一体成型耐腐蚀大水槽设计,降低吊栏线的浮力所造成的误差,也方便测试比较大的块状物体
5.具有密度上、下限功能，可判定待测物的比重合格与否。设有蜂鸣器装置
6.内置蓄电池,配置防风罩,更适合现场测试.
标准附件：
①密度计②密度测量台③水槽④校正砝码⑤抗浮架⑥镊子⑦温度计⑧滴管⑨网球⑩玻璃杯⑪电源⑫防风罩

经济型数显固体密度计 型号：MH-300A
测量步骤：
A.测试密度大于一的块状步骤
1.放产品于测量台上秤重量稳定按Memory键记忆。2.放样品于水中秤重量稳定按Memory键记忆,立即出密度值
B．测试密度小于一的块状步骤：
1.把抗浮架放在水中的吊篮,按→0←键归零。  2.放产品于测量台上秤重量稳定后按Memory键记忆
3.放产品于抗浮架下面,稳定后按Memory键记忆, 立即读出密度值.按F键却换体积.
C.测试颗粒的步骤：
1、放1个量杯于测量台上、另外茶球在水中的吊栏上，按→0←扣除2个之重量。
2、确认显示屏为 0.00g 。而放颗粒于量杯(A)，然后按Memory记忆空气中之重量。
3、拿出茶球(B)，而小心的将颗粒从量杯(A)至茶球(B)。
4、小心的放回茶球 (B)，再将量杯(A)放回测量台上。
5、此时，显示屏的值为颗粒在水中之重量，按Memory记忆水中之重量并得到视密度值。
