智能涡街流量计TC-HC-LU

点击放大
产品型号:
产品报价:
产品特点:
智能涡街流量计TC-HC-LU
产品特点:
该产品主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
应用
上一下产品:便携式红外测温仪TC-ST350
上一下产品:精密升降台TC-AS03-C
  智能涡街流量计TC-HC-LU的详细资料:

智能涡街流量计TC-HC-LU
产品特点:
该产品主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
应用
     TC-HC-LU系列智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

※原理

智能涡街流量计TC-HC-LU

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
  设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
 f=SrU1/d=SrU/md                    (1)
式中  U1--旋涡发生体两侧平均流速,m/s;
    Sr--斯特劳哈尔数;
    m--旋涡发生体两侧弓形面积与管道横截面面积之比

◆测量介质: 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;      液体0.5~7m/s
 正常测量流量范围 液体、气体流量测量范围见表2;              蒸气流量范围见表3
◆测量精度 1.0级  1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃  -25℃~250℃

智能涡街流量计/涡街流量计 型号:TC-HC-LU
◆输出信号 脉冲电压输出信号 高电平8~10V   低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90%    RH50℃
◆材质 不锈钢,铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
   防护等级 IP65
 介质蒸汽,流量25吨/小时 ;温度250℃;压力6MPA;两线制,输出信号4-20MA,24VDC,DN=200





智能涡街流量计/涡街流量计 型号:TC-HC-LU

应用

主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

原理

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
  设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:

 f=SrU1/d=SrU/md                     (1)
式中  U1--旋涡发生体两侧平均流速,m/s;

智能涡街流量计/涡街流量计 型号:TC-HC-LU
    Sr--斯特劳哈尔数;
    m--旋涡发生体两侧弓形面积与管道横截面面积之比

 管道内体积流量qv为
            qv=πD2U/4=πD2mdf/4Sr                 (2)
            K=f/qv=[πD2md/4Sr]-1                 (3)
式中 K-流量计的仪表系数,脉冲数/m3(P/m3)。
  K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为



注;价格是:DN25,压力:0.1-0.8mpa,温度小于350度,介质:蒸汽,注是:0-30L/min

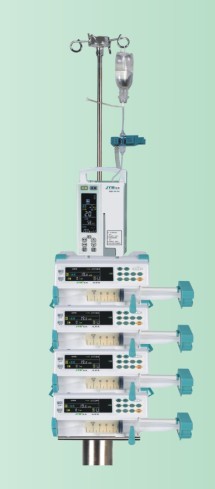

产品名称:实验室用可叠加式注射泵/四通道微量注射泵
产品型号:1800C (非医用)

实验室用可叠加式注射泵/四通道微量注射泵 型号:1800C
主要性能
1 、通过标定,能使用任何厂家生产的符合标准的注射器 , 并能精确地控制注射流量和监控注射过程。
2 、能自动识别一次性注射器规格。
3 、具有三类工作模式:速度模式、定时模式、体重模式。
4 、具有注射器规格识别及显示、注射器参数标定、注射速度设置及显示、预注射总量设置、已注射量显示、已注射量清零操作、快速注射控制、声光报警提示、阻塞压力设置及显示、报警音量设置及显示、电源及电量显示等功能。
5 、可根据临床需要选择三档阻塞报警声音(高、中、低)。
6 、可根据临床需要选择三档阻塞报警压力(高、中、低),并动态地显示注射器压力。
7 、当设置容量注射完成或注射器空时,注射泵自动进入 KVO (保持血管畅通)状态。
8 、大屏幕全中文彩色液晶显示器。
9 、两种供电工作方式:市电供电和内置可充电电池供电。







产品名称:薄层色谱启动包
产品型号:TK-II

薄层色谱启动包型号:TK-II

 薄层色谱实验的基本器具齐全,缺一不可。为SP-3电动点样仪、TD-3自动铺板机的搭档,使他们的功能更*,可完成洗板、晾板、储板、展开、观察等各项功能。制好的薄层板应该放在储板箱内,多用途展开仪用于薄层板展开,紫外观察仪用于观察分离结果。
一、仪器组成:
1、TU-II型暗箱式紫外观察仪
功能:屏蔽杂散光,便于更好观察薄层色谱板;
组成:便携式观察暗箱,紫外灯;
特点:
1、便携式设计,坚固耐用,便于移动;
2、可以当作拍摄暗箱,加相机即可成为摄影仪;
3、加装图像分析软件,即可成为薄层成像系统;
指标:紫外254 nm 与365nm;zui大可放置200×200mm的层析板
 2、TB-2型储板箱与搁板架
功能:洗板、晾板、烘板、储板;
组成:储板箱、可调搁板架;
特点:搁板架水平度高,宽度可调,做工精美;
指标:zui大可放置200×200mm,zui小50×50mm的层析板;
 3、TP-2型多用途展开仪
功能:高质量、高度重现性的进行薄层色谱展开;
组成:主体、盖板、储液槽;
特点:
1、可进行水平、垂直、圆形、夹层展开;
2、不容易损坏,移动方便;
3、可用于薄层衍生浸渍;
指标:zui大可展开200×200mm,zui小25×75mm的层析板;
 4、薄层备件包
1、空白玻璃板1包;包括200mm、100mm、50mm层析板;
2、薄层硅胶2瓶:专用GF254薄层硅胶;
3、划线器1个:可将薄层色谱板分成多个均匀等份,避免干扰;
4、点样毛细管1包:5µl,主要用于定性点样;
5、点样直尺:主要用于标准点样;
